通常情況下影響門窗玻璃壽命的情況只有兩個，潮濕空氣和高溫。持續(xù)性的潮濕空氣可以使玻璃發(fā)生霉變靡馁，但在常溫情況下玻璃發(fā)生霉變的速度非常緩慢欲鹏，一般需要幾個月的時間，在正常使用環(huán)境下很少有持續(xù)幾個月的潮濕空氣臭墨，因此玻璃裸露在空氣中是不會發(fā)生霉變的赔嚎。一般玻璃的霉變發(fā)生在玻璃重疊存儲過程中，玻璃在潮濕的倉庫內(nèi)或露天堆放淋雨是比較容易發(fā)生霉變胧弛。一般來說沒有鋼化的原片玻璃比經(jīng)過鋼化的玻璃更容易發(fā)霉尤误。
鋼化玻璃的壽命
物理鋼化是將玻璃加熱再急冷，改變的是玻璃內(nèi)部分子與分子之間的結(jié)構结缚；化學鋼化是用在高溫下對玻璃表面分子結(jié)構進行離子交換袄膏；這兩種方法都是永久的改變了玻璃材料的微觀結(jié)構。因此除非有高溫和強化學作用掺冠，在正常使用的情況下鋼化的特性不會隨著時間的變化而發(fā)生衰減或變化沉馆。
中空玻璃的壽命

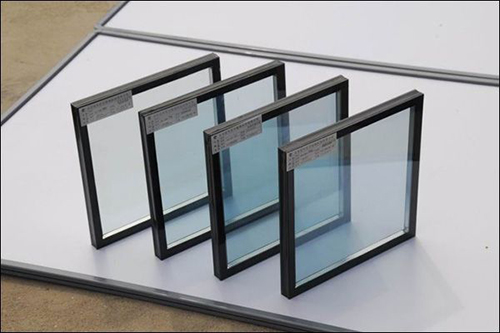

中空玻璃是由玻璃基片、間隔框（鋁條）德崭、干燥劑（分子篩）斥黑、密封材料（丁基膠、聚硫膠或結(jié)構膠）構成的組合產(chǎn)品眉厨。中空玻璃的構成中锌奴，玻璃和鋁框通常是十分穩(wěn)定的，中空玻璃的壽命取決于分子篩和密封材料的壽命憾股。
在中空玻璃系統(tǒng)的構成中鹿蜀，玻璃是十分穩(wěn)定的，玻璃基片我們前面講到了基本上正常使用的情況下不用考慮老化的問題服球；標準中空推薦的鋁條都是經(jīng)過表面陽極化處理的茴恰。表面陽極化處理的鋁條物理化學性能在常規(guī)情況下是十分穩(wěn)定的。就算差一點的沒有表面陽極化處理的鋁條斩熊，在使用過程中會發(fā)生氧化情況讓鋁條失去光澤往枣，但這對鋁條本身的性能并沒有大的影響。
對于中空玻璃我們應該看到粉渠，中空系統(tǒng)構建的價值在于分冈，有密閉干燥的空腔中空玻璃才能起到隔熱、隔音的作用霸株。由于環(huán)境溫度的變化中空空腔內(nèi)的氣體始終處于膨脹或壓縮的狀態(tài)雕沉，使得中空玻璃密封系統(tǒng)始終處于受力的狀態(tài)，同時環(huán)境中的紫外線去件、水和潮氣的都會加速密封系統(tǒng)的老化坡椒，從而導致水汽加速進入中空空腔內(nèi)饺著。當中空玻璃空腔內(nèi)出現(xiàn)大量水汽后中空玻璃就已失效，中空玻璃失效就意味著中空玻璃的使用壽命終止肠牲。要確保中空玻璃不失效關鍵就是干燥劑和密封材料幼衰。
關于中空玻璃的壽命，最早我國玻璃企業(yè)參考美國標準給出了10年質(zhì)保期的概念缀雳；在中空玻璃國家標準GB/T11944-2012中渡嚣，首次對中空玻璃的壽命提出參考性約定，提出“中空玻璃的預期壽命應大于15年”的概念肥印。實際上中空玻璃的壽命與中空玻璃材料選用识椰、加工工藝有著密切的關系，同時也受到中空玻璃版面構成深碱、使用環(huán)境等眾多因素的影響腹鹉，比較難簡單量化。對于已經(jīng)上墻安裝的中空玻璃敷硅，比較簡單的衡量方法實際上就是測露點或間隔層空氣濕度功咒。
Low-E玻璃的壽命
Low-E玻璃的壽命主要取決于其所在的中空密封系統(tǒng)的壽命。我們知道Low-E膜層的主要構成材料是金屬绞蹦、合金力奋、金屬氧化物和金屬氮化物。金屬氮化物一般用于作為膜層結(jié)構中保護層幽七，其性能是十分穩(wěn)定的景殷。金屬氧化物和合金層一般作為膜層中的介質(zhì)層連接銀層和保護層，其性質(zhì)也是比較穩(wěn)定的澡屡。Low-E中的銀層是相對比較活躍的猿挚，但其氧化是有條件的需要有水汽。因此只要中空玻璃不失效驶鹉，基本不用單獨考慮Low-E膜層的壽命問題绩蜻。
夾層玻璃的壽命
夾層玻璃是兩片在玻璃之間夾了一層或多層有機聚合物中間膜，經(jīng)過工藝處理后梁厉，使玻璃和中間膜永久粘合為一體的復合玻璃產(chǎn)品辜羊。夾層玻璃在玻璃即使碎裂的情況下碎片也會被粘在薄膜上，有效防止了碎片扎傷和穿透墜落事件的發(fā)生词顾，確保了人身安全。
夾層玻璃的壽命主要取決于夾層中間層的材質(zhì)碱妆。正常來說濕法夾層玻璃和EVA夾層玻璃主要用于室內(nèi)隔斷肉盹，不適用于建筑門窗或幕墻。濕法夾層玻璃在日光照射下會加速老化疹尾，1-2年后會出現(xiàn)發(fā)黃現(xiàn)象上忍，2-3年開始陸續(xù)出現(xiàn)脫膠氣泡骤肛、冰花和起霧的情況。一般來說窍蓝，濕法夾層玻璃老化的速度要比EVA夾層玻璃快很多腋颠。EVA夾層玻璃避免陽光直射在室內(nèi)使用可以有10年以上的壽命。
通常作為門窗或幕墻使用的PVB和SGP夾層玻璃其耐老化性能要好很多吓笙。夾層玻璃PVB和SGP最典型的失效就是開膠淑玫，開膠意味著玻璃和間隔層脫開，失去了夾層玻璃的安全性特質(zhì)面睛。關于PVB和SGP夾層玻璃的壽命絮蒿，目前國內(nèi)沒有相關標準和規(guī)范。目前國內(nèi)玻璃加工企業(yè)一般參考國外PVB和SGP供應商相關材料給出5-7年的產(chǎn)品質(zhì)保期叁鉴。
實際上PVB和SGP夾層玻璃的壽命土涝，除了受中間層材質(zhì)影響以外，受中間隔層的厚度幌墓、夾層玻璃基板的質(zhì)量但壮、夾層玻璃工藝控制影響非常大。
以上就是幾種常見門窗玻璃壽命情況的介紹常侣，希望對你有所幫助茵肃。如果還想了解更多家居五金知識，敬請關注五金圈（http://www.zinnal.com/）袭祟。
關注有驚喜~
