近年來栽惶，國家對半導體行業越來越重視，已經將集成電路作為重點發展的戰略產業之一芍殖。作為全球最重要的電子制造基地豪嗽，中國的電子應用市場巨大，有著廣闊的前景。盡管如此龟梦，我們?nèi)圆荒苓^(guò)于驕傲隐锭，畢竟還有很多的技術等待著去突破，除了芯片相關技術计贰，晶圓的制造也是相對薄弱的環節钦睡。
硅晶圓制造的三大步驟
硅在自然界中以硅酸鹽或二氧化硅的形式廣泛存在于巖石、砂礫中躁倒，硅晶圓的制造有三大步驟：硅提煉及提純荞怒、單晶硅生長、晶圓成型秧秉。
1褐桌、硅提煉及提純
硅的提純是第一道工序，需將沙石原料放入一個溫度超過兩千攝氏度的并有碳源的電弧熔爐中象迎，在高溫下發生還原反應得到冶金級硅荧嵌，然后將粉碎的冶金級硅與氣態的氯化氫反應，生成液態的硅烷砾淌，然后通過蒸餾和化學還原工藝啦撮，得到了高純度的多晶硅。
2汪厨、單晶硅生長

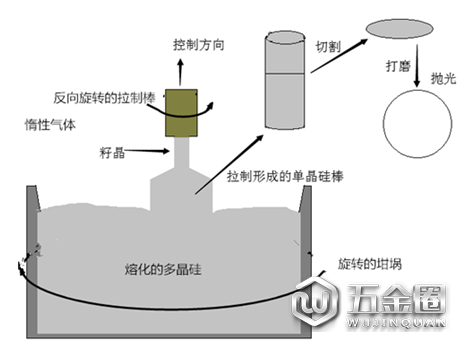

晶圓企業常用的是直拉法赃春，如上圖所示，高純度的多晶硅放在石英坩堝中劫乱，并用外面圍繞著的石墨加熱器不斷加熱织中，溫度維持在大約一千多攝氏度，爐中的空氣通常是惰性氣體要拂，使多晶硅熔化抠璃，同時又不會產生不需要的化學反應站楚。
為了形成單晶硅脱惰，還需要控制晶體的方向，坩堝帶著多晶硅熔化物在旋轉窿春，把一顆籽晶浸入其中拉一，并且由拉制棒帶著籽晶作反方向旋轉，同時慢慢地旧乞、垂直地由硅熔化物中向上拉出蔚润。
熔化的多晶硅會粘在籽晶的底端，按籽晶晶格排列的方向不斷地生長上去尺栖。用直拉法生長后嫡纠，單晶棒將按適當?shù)某叽邕M(jìn)行切割，然后進行研磨，再用化學機械拋光工藝使其至少一面光滑如鏡除盏，這時候晶圓片就制造完成了叉橱。
晶圓制造廠把這些多晶硅融解，再在融液里種入籽晶者蠕，然后將其慢慢拉出窃祝，以形成圓柱狀的單晶硅晶棒，由于硅晶棒是由一顆晶面取向確定的籽晶在熔融態的硅原料中逐漸生成踱侣。
3粪小、晶圓成型
完成了上述兩道工藝， 硅晶棒再經過切段抡句，滾磨探膊，切片，倒角待榔，拋光突想，激光刻，包裝后究抓，即成為集成電路工廠的基本原料——硅晶圓片猾担，這就是“晶圓”。
晶圓制造到底難在哪刺下？
晶圓的制造工藝倒不是很復雜绑嘹，其難度在于半導體產品對晶圓的純度要求很高，純度需要達到99.999999999%或以上橘茉。
以硅晶片為例工腋，硅從石英砂里提煉出來，在高溫下畅卓，碳和里面的二氧化硅發生化學反應只能得到純度約為98%的純硅擅腰，這對于微電子器件來說不夠純，因?yàn)榘雽?dǎo)體材料的電學特性對雜質的濃度非常敏感翁潘，因此需要進一步提純趁冈。
而在進行硅的進一步提純工藝中，光刻技術的難度很高拜马，在晶圓制造工藝中渗勘，光刻是必須經歷的一個步驟。
光刻工藝是晶圓制造最大的“一道坎”
晶圓制造中的光刻是指在硅片表面勻膠俩莽，然后將掩模版上的圖形轉移光刻膠上的過程將器件或電路結構臨時“復制”到硅片上的過程旺坠。
1、光刻去薄膜是晶圓制造的必經流程
由于晶圓生產工藝中扮超，其表面會形成薄膜取刃，這需要光刻技術將它去掉蹋肮。在晶圓制造過程中，晶體璧疗、電容括尸、電阻等在晶圓表面或表層內構成，這些部件是每次在一個掩膜層上生成的病毡，并且結合生成薄膜及去除特定部分濒翻，通過光刻工藝過程，最終在晶圓上保留特征圖形的部分啦膜。
2有送、光刻確定尺寸，馬虎不得
光刻確定了器件的關鍵尺寸僧家，光刻過程中的錯誤可造成圖形歪曲或套準不好雀摘，最終可轉化為對器件的電特性產生影響。
3八拱、高端光刻機產能?chē)?yán)重不足
光刻機也叫掩模對準曝光機阵赠，曝光系統，光刻系統等肌稻，常用的光刻機是掩膜對準光刻清蚀。光刻工藝要經歷硅片表面清洗烘干、涂底爹谭、旋涂光刻膠枷邪、軟烘、對準曝光诺凡、后烘东揣、顯影、硬烘腹泌、刻蝕等工序嘶卧。目前光刻機市場，以荷蘭凉袱、日本的企業為主力軍芥吟，全球能制造出光刻機的企業不足百家，能造出頂尖的光刻機的不足五家绑蔫，在高端光刻機市場运沦，中國企業幾乎全軍覆沒泵额。
15家硅晶圓供應商壟斷95%以上市場

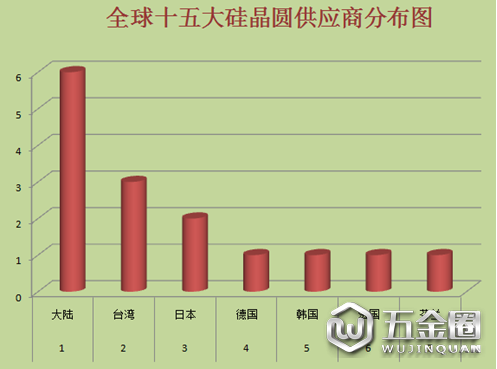

正是由于晶圓制造難度大配深，客戶對純度與尺寸的要求很高，全球的主要15家硅晶圓供應商壟斷了95%以上市場嫁盲。

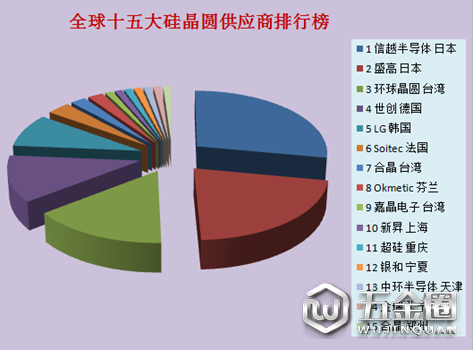

以信越半導體篓叶、盛高烈掠、環球晶圓、世創缸托、LG等為代表的晶圓企業幾乎供應了全球八成的半導體企業左敌，而且長期處于供不應求的狀態。以全球第三大晶圓廠臺灣環球晶圓為例俐镐，其晶圓訂單到2020年方可消化完全矫限。
由于布局早、產業鏈成熟等原因佩抹，臺灣和日本的晶圓企業占據了全球主要產能叼风。技術上，它們的優勢非常明顯棍苹，尤其是在大尺寸的晶圓生產上无宿。
中國這幾年對晶圓生產的重視，誕生了許多晶圓企業枢里，逐步形成了長三角孽鸡、中西部為核心、輻射周邊的局面栏豺，目前很多企業都具備8英寸晶圓的實力彬碱。據悉，12英寸晶圓方面也是好消息不斷奥洼，上海新昇近日表示堡妒，他們的12英寸晶圓已通過認證，預計年底能達到每個月10萬片的產能溉卓。
綜述：隨著AI皮迟、物聯網的發展，晶圓市場會更加緊俏桑寨，尤其是大尺寸伏尼、高純度的晶圓，巨大的市場前景也讓很多企業蠢蠢欲動尉尾。未來爆阶，晶圓制造工藝會越來越透明化，對于初創企業而言沙咏，通過學習“前輩們”的經驗辨图，將晶圓工藝中的這些技術難題逐一解決，挑戰巨頭的地位就多了些籌碼肢藐，晶圓市場不應該只是這幾家的天下故河。
