速力牌SL30T-1型智能軸承加熱器-軸承加熱器膨脹系數表-軸承內孔膨脹系數表-軸承過盈量系數表

溫度測試測量?jī)x器 數字表面測溫儀

參與測試設備型號及軸承型號

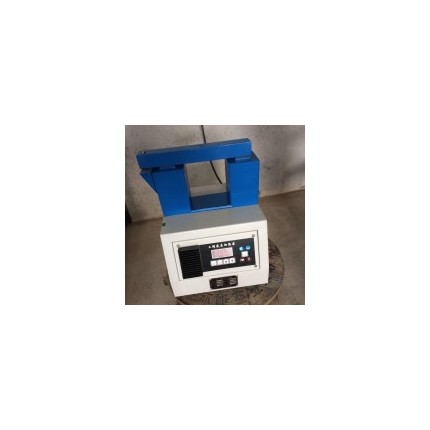

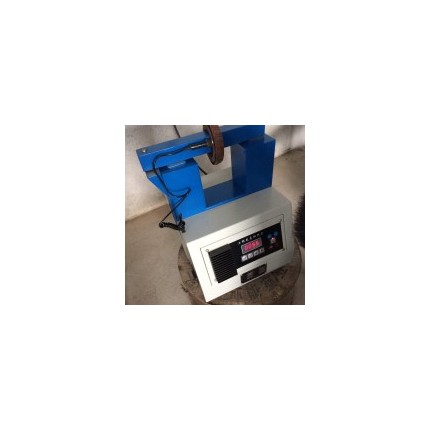

SL30T-1型軸承加熱器                             SL30T-2型軸承加熱器

深溝軸承 內孔45外徑100寬度25             調心滾子軸承內孔80外徑160寬度40

溫度（°） 加熱時間（秒） 膨脹量（絲）     溫度（°） 加熱時間（秒） 膨脹量（絲）

60°       20″         0.04                60°       15″         0.08

80°         27″         0.05               80°     19″          0.1

100°       33″           0.06               100°       23″         0.12

120°       42″           0.075               120°       27″      0.145

140°       52″           0.085               140°       31″       0.16

160°       61″           0.09               160°       36″       0.21

180°       72″           0.1               180°       40″         0.24

200°       85″           0.11               200°       44″       0.26

以上的T-1為220V軸承加熱器額定功率為2KVA電流為9A

T-2為380V軸承加熱器額定功率為7.6KVA電流為20A

對于內孔160-220mm的軸承 通常加熱時間控制在2-3分鐘左右

對于內孔230-350mm的軸承 通常加熱時間控制在3-4分鐘左右

對于內孔360-500mm的軸承 通常加熱時間控制在5-7分鐘左右

因加熱的實際時間和工件本身的材質翘瓮，厚度等有關赊豌，所以此數據僅供參考耐朴，實際操作時

可適當設置余量员萍，建議前期加熱大工件時將時間繼電器數值盡量放大塘安，加熱過程中用配

套的便攜式測溫儀測量工件內圈附近的溫度难捌，到達裝配所需溫度時贺拣，立刻停機記下加熱時

間，下一次加熱同一工件時罐寨，只需設定好加熱時間即可靡挥，也可根據裝配的效果，適當?shù)恼{(diào)整

一下加熱時間
